ЭЛЕКТРОПРИВОД ЭДБМ120-T

электропривод ЭДБМ120-T

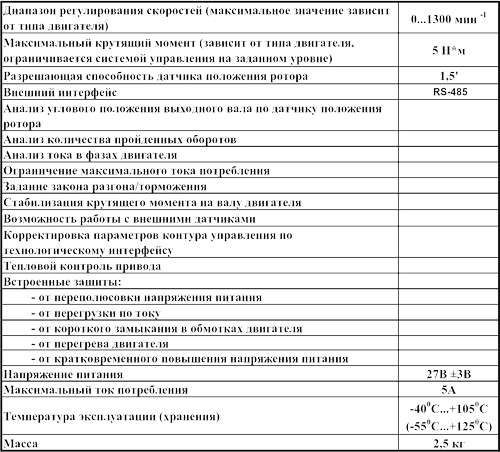

Основные характеристики электропривода ЭДБМ 120-T

ЭТА ТАБЛИЦА БУДЕТ ВЕРСТАТЬСЯ...

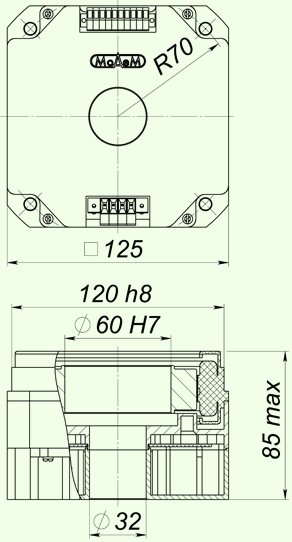

Габаритные размеры
Габаритные размеры

Электропривод серии ЭДБМ120-Т представляет собой функционально завершенное устройство, интегрированное в единую конструкцию, включающее в себя электродвигатель ДБМ120, систему управления и датчик положения ротора.
Электропривод имеет сквозное осевое отверстие диаметром 32 миллиметра. Небольшой размер в осевом направлении позволяет легко встраивать электропривод в различные устройства и агрегаты.
Конструкция электропривода обеспечивает возможность монтажа со стороны блока управления как вспомогательных устройств (ручных дублеров, датчиков, механических указателей положения и т.п.), так и силовых, нагружающих электропривод рабочим крутящим моментом. Система управления электропривода выполнена на базе 16-разрядного DSP-микроконтроллера. Электропривод имеет внешний гальванически развязанный цифровой интерфейс RS-485.
Электропривод имеет встроенную защиту от переполюсовки напряжения питания, кратковременных бросков напряжения, короткого замыкания в обмотках двигателя, перегрева двигателя. Максимальный ток, потребляемый электроприводом, может быть ограничен заранее заданной величиной.
В электроприводе реализован контур управления приводом замкнутый по углу, скорости и моменту.
Настройка параметров контура управления осуществляется по интерфейсу RS-485.
По желанию Заказчика может быть проведена адаптация электропривода для решения конкретных задач как на программном, так и на аппаратном уровне (возможна реализация другого интерфейса: RS-232, RS-422, CAN 2.0, 4-20 мА, ±10В), цепи для подключения внешних устройств и датчиков (энкодеров, линейных датчиков типа ЛДТ, релейных устройств).

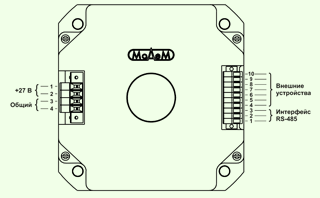

Подключение внешних цепей
